Lección 9. Cointegración

Índice

Correlación
Cointegración
- Ejemplo de cointegración: tipos de interes en UK a corto y largo plazo

En esta lección se discutirá la posible relación entre correlación y causalidad. Veremos casos de correlación espuria (correlación sin causalidad) y una introducción a la cointegración (con un caso en el la correlación no desaparece al diferenciar las series).

(slides) — (html) — (pdf) — (mybinder)

Carga de algunos módulos de python y creación de directorios auxiliares

# Para trabajar con los datos y dibujarlos necesitamos cargar algunos módulos de python
import numpy as np # linear algebra
import pandas as pd # data processing, CSV file I/O (e.g. pd.read_csv)
import matplotlib as mpl
# definimos parámetros para mejorar los gráficos
mpl.rc('text', usetex=False)
import matplotlib.pyplot as plt   # data visualization

Creación del directorio auxiliar para albergar las figuras de la lección
Para publicar la lección como pdf o página web, necesito los gráficos como ficheros .png alojados algún directorio específico:
```
imagenes_leccion = "./img/lecc09" # directorio para las imágenes de la lección
import os
os.makedirs(imagenes_leccion, exist_ok=True) # crea el directorio si no existe
```

Correlación

La correlación entre dos muestras de tamaño $N$ (dos vectores de datos de $\mathbb{R}^N$) es el coseno del ángulo formado los vectores de dichos datos en desviaciones respecto a sus correspondientes medias. \[\rho_{\boldsymbol{x}\boldsymbol{y}}=\frac{\sigma_{\boldsymbol{x}\boldsymbol{y}}}{\sigma_{\boldsymbol{x}}\sigma_{\boldsymbol{y}}}\]

Por tanto la correlación es algún valor entre $-1$ y $1$.

Si la correlación es $1$ entonces $\;\boldsymbol{y}-\boldsymbol{\bar{y}}\;$ es $\;a(\boldsymbol{x}-\boldsymbol{\bar{x}})\;$ para algún $a$ positivo
Si la correlación es $-1$ entonces $\;\boldsymbol{y}-\boldsymbol{\bar{y}}\;$ es $\;a(\boldsymbol{x}-\boldsymbol{\bar{x}})\;$ para algún $a$ negativo
Cuando la correlación es $0$ el vector $\;\boldsymbol{y}-\boldsymbol{\bar{y}}\;$ es perpendicular al vector $\;\boldsymbol{x}-\boldsymbol{\bar{x}}\;$

La causalidad y correlación

Cuando existe relación causal entre variables sus muestras suelen estar correladas.

Número de horas diurnas correlaciona positivamente con las temperaturas medias diarias.
La altitud (o latitud) de una localidad correlaciona negativamente con la temperatura media anual.

Pero correlaciones significativas no indican la existencia de relaciones causales.

En una playa: consumo de helados y ataques de tiburón a los bañistas

Correlación espuria

La correlación entre variables sin relación causal se denomina correlación espuria.

Que haya correlación espuria NO significa que realmente no hay correlación.
Que haya correlación espuria significa que es erróneo interpretar que la correlación es producto de una relación causal.

Puede ser que una causa común induzca la correlación entre ambas variables

consumo de helados y venta de bañadores

Puede ser que no exista causa alguna y aún así haya correlación

Un ejemplo
Otro
Otro más
Más ejemplos aquí

Las series con tendencia suelen presentar elevadas correlaciones.

Ejemplo de correlación espuria: PNB vs incidencia de melanoma

path = '../datos/'
df1 = pd.read_csv(path+'GNPvsMelanoma.csv')
print(df1.head(3))

    obs    GNP  Melanoma
0  1936  193.0       1.0
1  1937  203.2       0.8
2  1938  192.9       0.8

# Crear figuras y ejes con proporción 15:4
fig, ax1 = plt.subplots(figsize=(15, 4))
# Representar GNP
ax1.set_xlabel('Año')
ax1.set_ylabel('GNP', color='tab:blue')
ax1.plot(df1['obs'], df1['GNP'], color='tab:blue')
ax1.tick_params(axis='y', labelcolor='tab:blue')
# Crear un segundo eje para Melanoma
ax2 = ax1.twinx()
ax2.set_ylabel('Melanoma', color='tab:orange')
ax2.plot(df1['obs'], df1['Melanoma'], color='tab:orange')
ax2.tick_params(axis='y', labelcolor='tab:orange')
# Añadir título

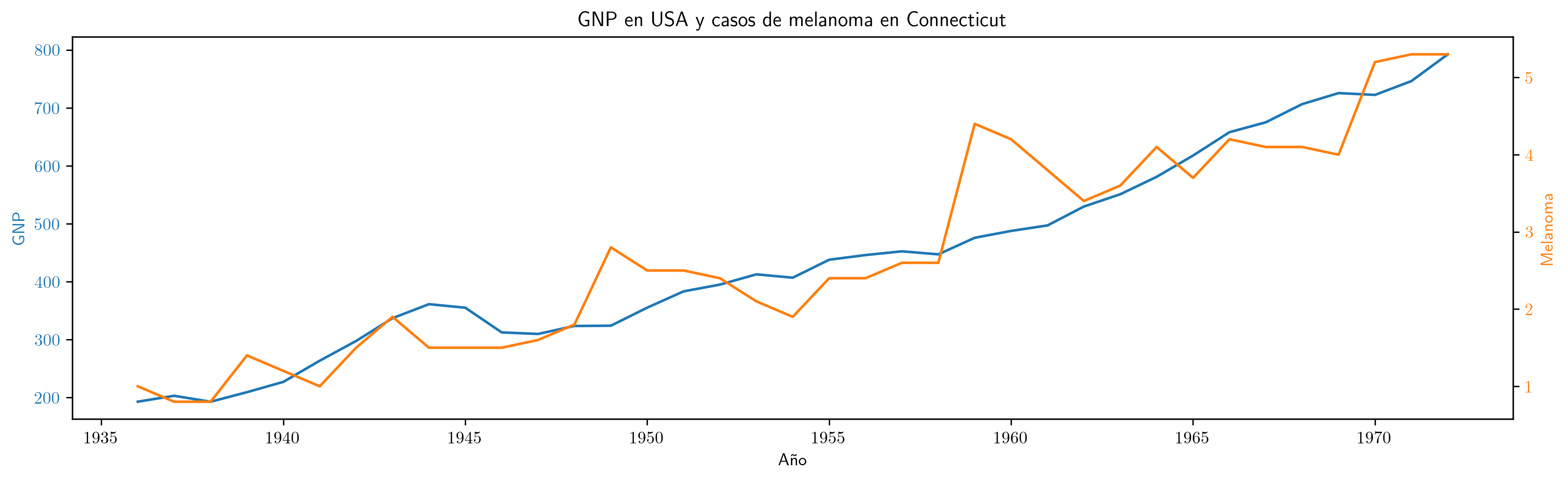

plt.title('GNP en USA y casos de melanoma en Connecticut')
plt.savefig('./img/lecc09/GNPvsMelanoma.png', dpi=300, bbox_inches='tight')
plt.close()  # Cierra la figura para liberar memoria

Serie anual (1936–1972) del PNB anual de EEUU en miles de millones de dólares corrientes e incidencia de melanoma en la población masculina de Connecticut.

# Crear el diagrama de dispersión
plt.figure(figsize=(10, 6))
plt.scatter(df1['Melanoma'], df1['GNP'], color='blue', alpha=0.5)

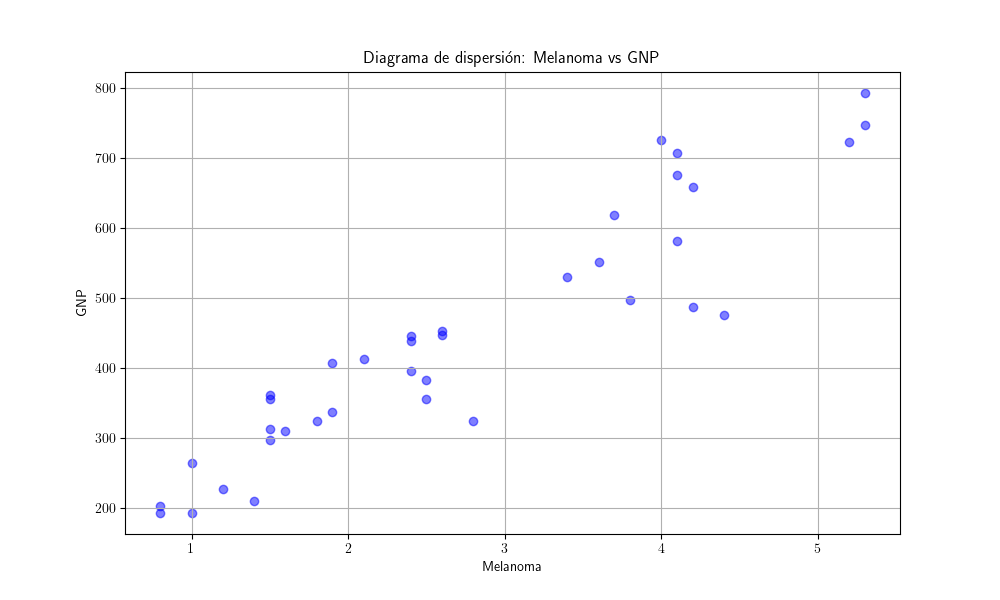

plt.title('Diagrama de dispersión: Melanoma vs GNP')
plt.xlabel('Melanoma')
plt.ylabel('GNP')
plt.grid(True)
# Guardar la figura
plt.savefig('./img/lecc09/Scatter-GNPvsMelanoma.png')
plt.close()  # Cierra la figura para liberar memoria

correlation = df1['GNP'].corr(df1['Melanoma'])
print(f'Coeficiente de correlación: {correlation:.3f}')

Como ambas series presentan una tendencia creciente, la correlación es muy elevada:

Valor del coeficiente de correlación: np.float64(0.932)

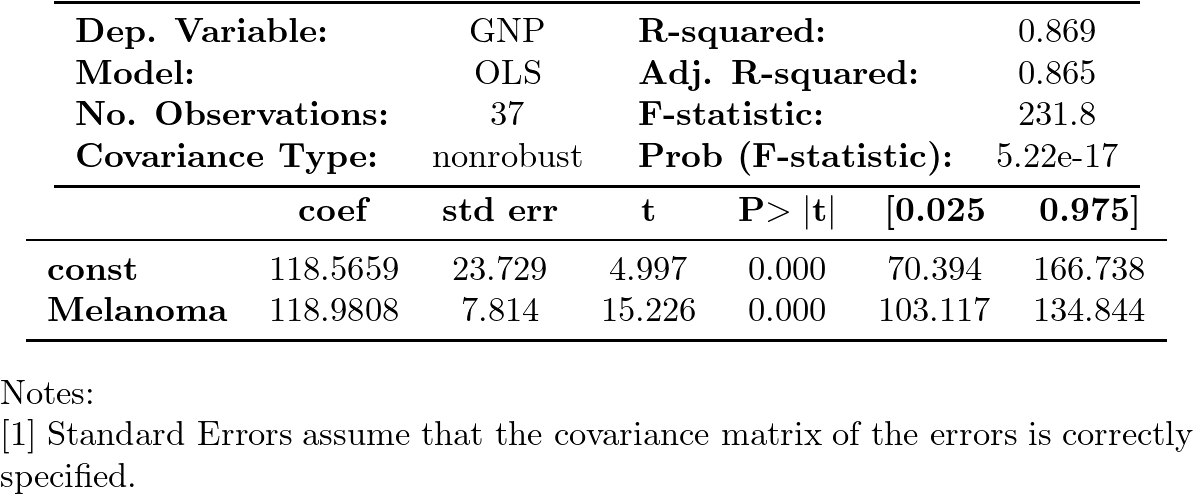

La regresión del PNB sobre los casos de melanoma arroja un excelente ajuste (coef. de determinación muy elevdo) y los coeficientes son muy significativos tanto individual como conjuntamente.

Pero esto no significa que el modelo sea bueno o tenga alguna capacidad explicativa o predictiva (los casos de melanoma en Connecticut no aumentan la producción de EEUU).

Explorando si la correlación es probablemente espuria (no causalidad)

Si fuera cierto que \[ \boldsymbol{y}=\beta_1 \boldsymbol{1} + \beta_2 \boldsymbol{x} + \boldsymbol{u}; \] entonces también sería cierto que \[ \nabla\boldsymbol{y}= \beta_2 \nabla\boldsymbol{x} + \nabla\boldsymbol{u}. \]

Añadamos al dataframe la primera diferencia de cada una de las series temporales:

# creamos nuevas columnas con las primeras diferencias
df1['GNP_diff'] = df1['GNP'].diff()
df1['Melanoma_diff'] = df1['Melanoma'].diff()
print(df1.head(3))

    obs    GNP  Melanoma  GNP_diff  Melanoma_diff
0  1936  193.0       1.0       NaN            NaN
1  1937  203.2       0.8      10.2           -0.2
2  1938  192.9       0.8     -10.3            0.0

Y generemos el gráfico de las series diferenciadas:

# Crear figuras y ejes con proporción 15:4
fig, ax1 = plt.subplots(figsize=(15, 4))

# Plotear GNP
ax1.set_xlabel('Año')
ax1.set_ylabel('Incremento GNP', color='tab:blue')
ax1.plot(df1['obs'], df1['GNP_diff'], color='tab:blue')
ax1.tick_params(axis='y', labelcolor='tab:blue')

# Crear un segundo eje para Melanoma
ax2 = ax1.twinx()
ax2.set_ylabel('Incremento Melanoma', color='tab:orange')
ax2.plot(df1['obs'], df1['Melanoma_diff'], color='tab:orange')
ax2.tick_params(axis='y', labelcolor='tab:orange')

# Añadir título

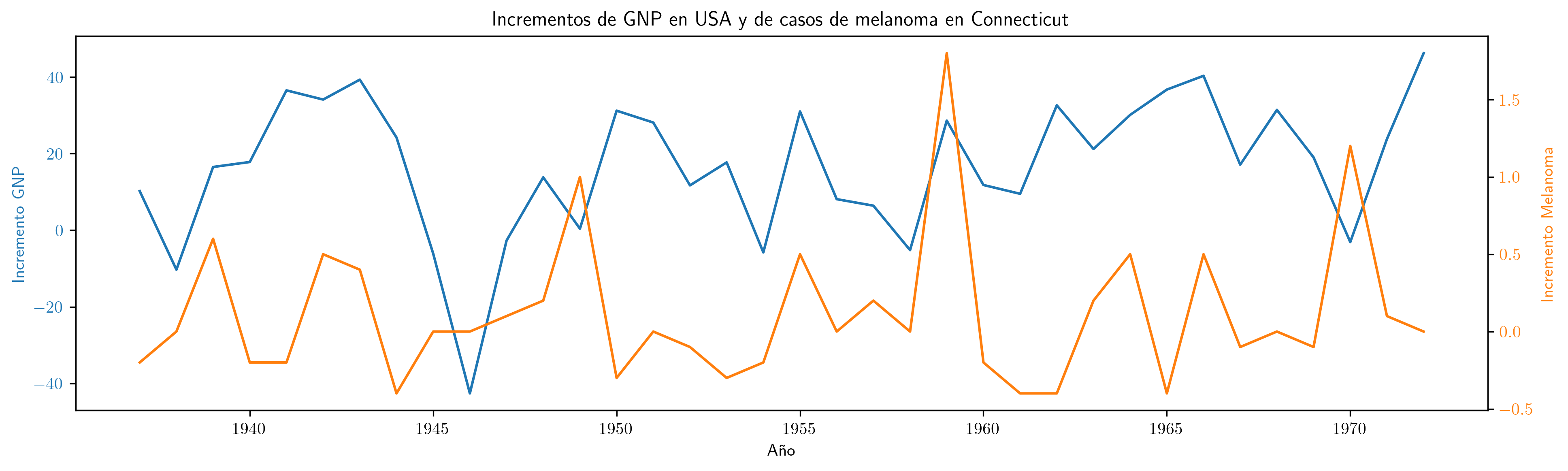

plt.title('Incrementos de GNP en USA y de casos de melanoma en Connecticut')
plt.savefig('./img/lecc09/d_GNPvsd_Melanoma.png', dpi=300, bbox_inches='tight')
plt.close()  # Cierra la figura para liberar memoria

La aparente relación ya no se aprecia tras diferenciar las series.

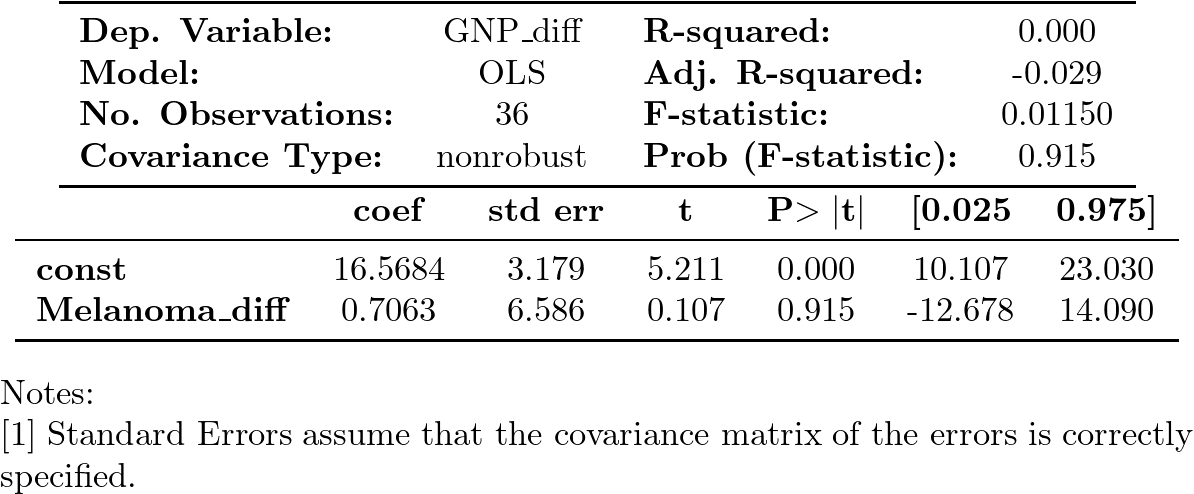

Además, al realizar la regresión de la primera diferencia de GNP sobre la primera diferencia de Melanoma, obtenemos un ajuste pésimo (tan solo la constante es significativa… cuando debería ser la única no significativa).

Todo confirma que la relación es (evidentemente) espuria

Cointegración

Un proceso estocástico $\boldsymbol{X}$ sin componentes deterministas es $I(0)$ si tiene representación ARMA estacionaria e invertible.

$\boldsymbol{X}$ es integrado de orden $d$ si $\;\nabla^d*\boldsymbol{X}\;$ es $I(0);\;$ entonces se dice que es $I(d)$.

En ocasiones una combinación lineal, de series con el mismo orden de integración $I(d)$, resulta ser integrada con un orden menor a $d$; entonces se dice que están cointegradas:

$\boldsymbol{x}$, $\boldsymbol{y}$ y $\boldsymbol{z}$ están cointegradas si son $I(d)$ y existen $a$, $b$, $c$ tales que \[a\boldsymbol{x}+b\boldsymbol{y}+c\boldsymbol{z}\quad\text{es cointegrada de orden $d-m$},\] con $m>0\;$ (entonces se dice que hay $m$ relaciones de integración).

Para estimar la relación de cointegración, se ajusta una regresión lineal entre las variables potencialmente cointegradas y se evalúa el orden de integración de los residuos.

La situación más habitual es tener dos series $\boldsymbol{x}$ e $\boldsymbol{y}$ que son $I(1)$ y encontrar por MCO un $\hat{\alpha}$ tal que $\boldsymbol{y}-\hat{\alpha}\boldsymbol{x}$ es $I(0)$.

La cointegración entre series temporales tiene dos interpretaciones interrelacionadas:

Las series poseen una tendencia común (pues hay una combinación lineal entre ellas que cancela dicha tendencia).
Existe un equilibrio a largo plazo entre dichas series, de manera que las desviaciones del equilibrio tienden a desaparecer a corto plazo.

Ejemplo de cointegración: tipos de interes en UK a corto y largo plazo

Generamos un dataframe con los datos:

path = '../datos/'
df2 = pd.read_csv(path+'UK_Interest_rates.csv')
print(df2.head(3))

Y los graficamos:

# Crear figuras y ejes con proporción 15:4
fig, ax1 = plt.subplots(figsize=(15, 4))
# Representar Long
ax1.set_xlabel('Año')
ax1.set_ylabel('Long', color='tab:blue')
ax1.plot(df2['obs'], df2['Long'], color='tab:blue')
ax1.tick_params(axis='y', labelcolor='tab:blue')
# Crear un segundo eje para Short
ax2 = ax1.twinx()
ax2.set_ylabel('Short', color='tab:orange')
ax2.plot(df2['obs'], df2['Short'], color='tab:orange')
ax2.tick_params(axis='y', labelcolor='tab:orange')
# Configurar el eje x para mostrar un tic en el primer trimestre de cada año
xticks = df2['obs'][df2['obs'].str.endswith('Q1')]  # Tics en Q1
ax1.set_xticks(xticks)
ax1.set_xticklabels(xticks, rotation=45, ha='right')
# Añadir líneas verticales en los tics
for tick in xticks:
    ax1.axvline(x=tick, color='lightgrey', linestyle='--', linewidth=0.5)
# Añadir título

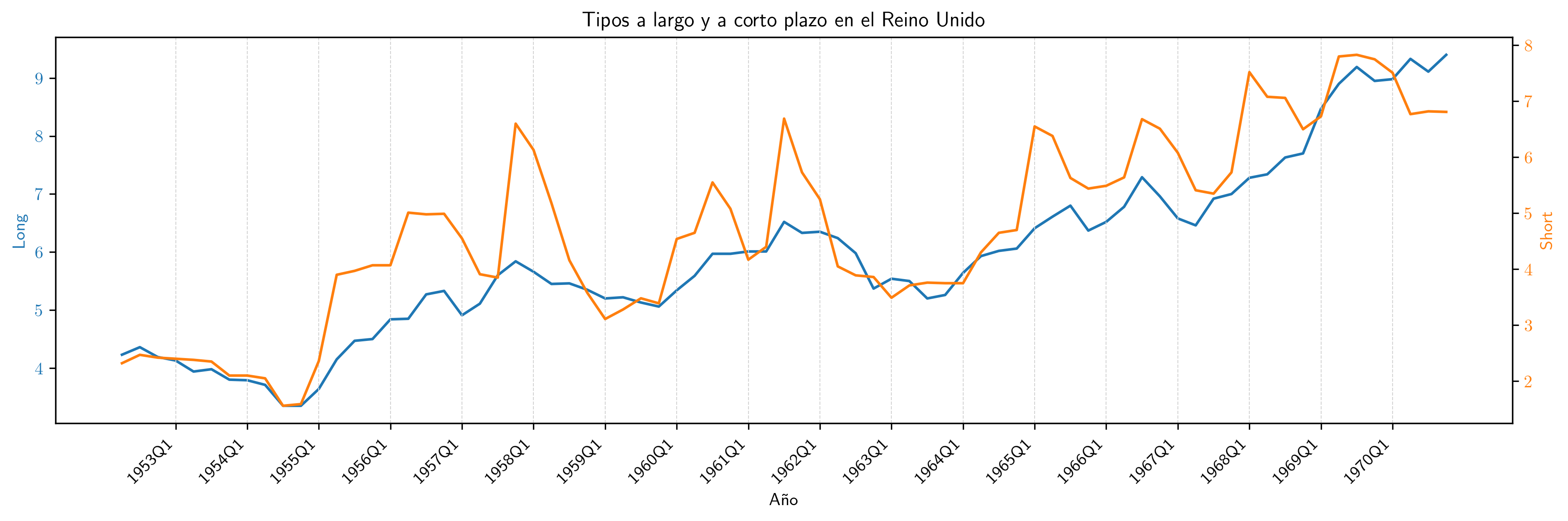

plt.title('Tipos a largo y a corto plazo en el Reino Unido')
plt.savefig('./img/lecc09/UK_Interest_rates.png', dpi=300, bbox_inches='tight')

Y calculamos la correlación de ambas series:

correlationUKinterestRates = df2['Long'].corr(df2['Short'])
print(f'Coeficiente de correlación: {correlationUKinterestRates:.3f}')

Long: rendimiento porcentual a 20 años de los bonos soberanos del Reino Unido
Short: rendimiento de las letras del tesoro a 91 días

(Muestra: 1952Q2–1970Q4)

Como ambas series presentan una tendencia creciente, la correlación es muy elevada:

Valor del coeficiente de correlación: np.float64(0.898)

Series en diferencias

Añadamos al dataframe la primera diferencia de cada una de las series temporales:

# creamos nuevas columnas con las primeras diferencias
df2['Long_diff'] = df2['Long'].diff()
df2['Short_diff'] = df2['Short'].diff()
print(df2.head(3))

      obs  Long  Short  Long_diff  Short_diff
0  1952Q2  4.23   2.32        NaN         NaN
1  1952Q3  4.36   2.47       0.13        0.15
2  1952Q4  4.19   2.42      -0.17       -0.05

Y generemos el gráfico de las series diferenciadas:

# Crear figuras y ejes con proporción 15:4
fig, ax1 = plt.subplots(figsize=(15, 4))
# Representar Long
ax1.set_xlabel('Año')
ax1.set_ylabel('Primera diferencia de Long', color='tab:blue')
ax1.plot(df2['obs'], df2['Long_diff'], color='tab:blue')
ax1.tick_params(axis='y', labelcolor='tab:blue')
# Crear un segundo eje para Short
ax2 = ax1.twinx()
ax2.set_ylabel('Primera diferencia de Short', color='tab:orange')
ax2.plot(df2['obs'], df2['Short_diff'], color='tab:orange')
ax2.tick_params(axis='y', labelcolor='tab:orange')
# Configurar el eje x para mostrar un tic en el primer trimestre de cada año
xticks = df2['obs'][df2['obs'].str.endswith('Q1')]  # Tics en Q1
ax1.set_xticks(xticks)
ax1.set_xticklabels(xticks, rotation=45, ha='right')
# Añadir líneas verticales en los tics
for tick in xticks:
    ax1.axvline(x=tick, color='lightgrey', linestyle='--', linewidth=0.5)
# Añadir título

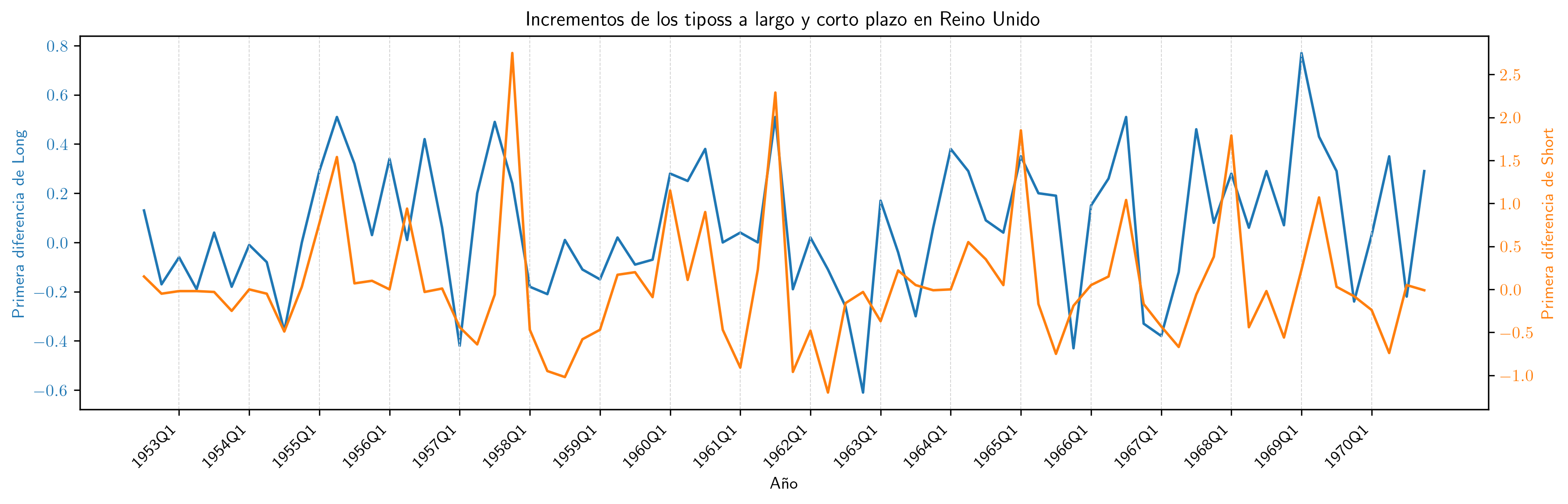

plt.title('Incrementos de los tiposs a largo y corto plazo en Reino Unido')
plt.savefig('./img/lecc09/UK_Interest_ratesFirstDiff', dpi=300, bbox_inches='tight')

Regresión en primeras diferencias

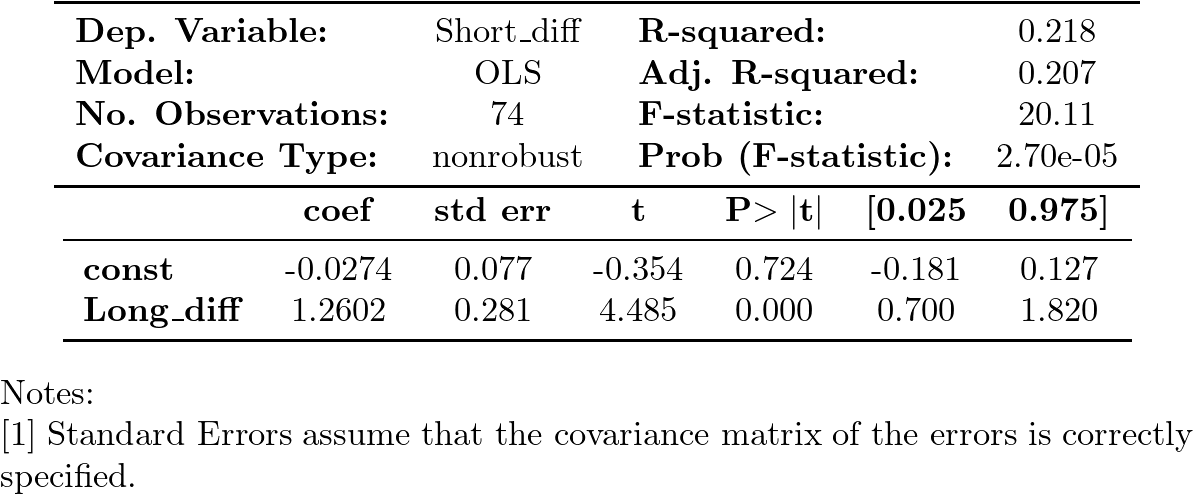

Resultados de la regresión en primeras diferencias de Short sobre Long

el ajuste muestra un coeficiente de determinación razonable,
con una pendiente muy significativa
y una constante que no lo es.

Esta regresión NO sugiere que la correlación en niveles sea espuria

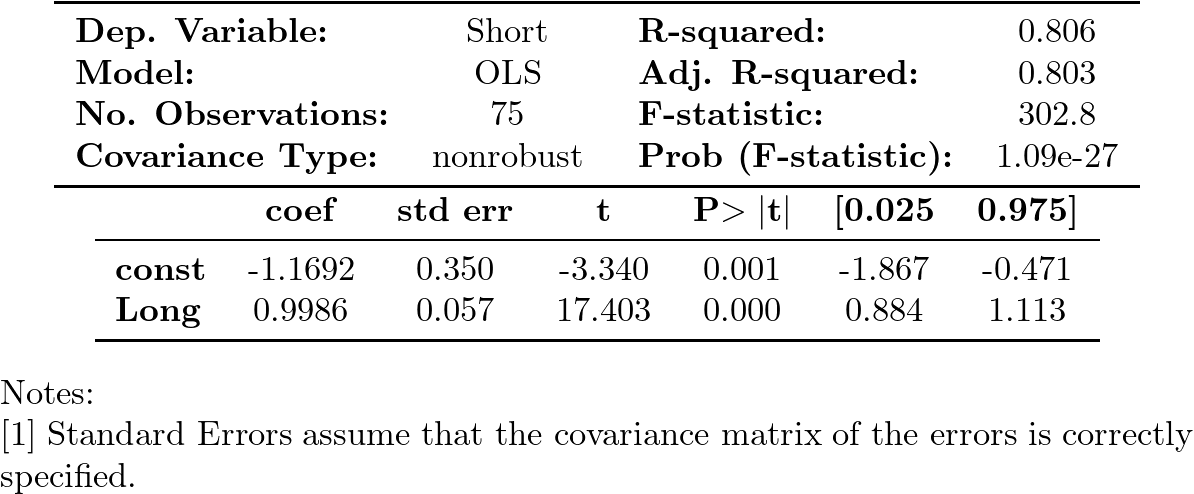

Regresión de las series en niveles

El $R^2$ es elevado y los parámetros son estadísticamente significativos.

La relación parece ser aproximadamente: $\;Long_t-Short_t=1.17+U_t$.

Si los residuos fueran ``estacionarios'' podríamos afirmar que los tipos a corto y a largo plazo están cointegrados.

Veamos si es así…

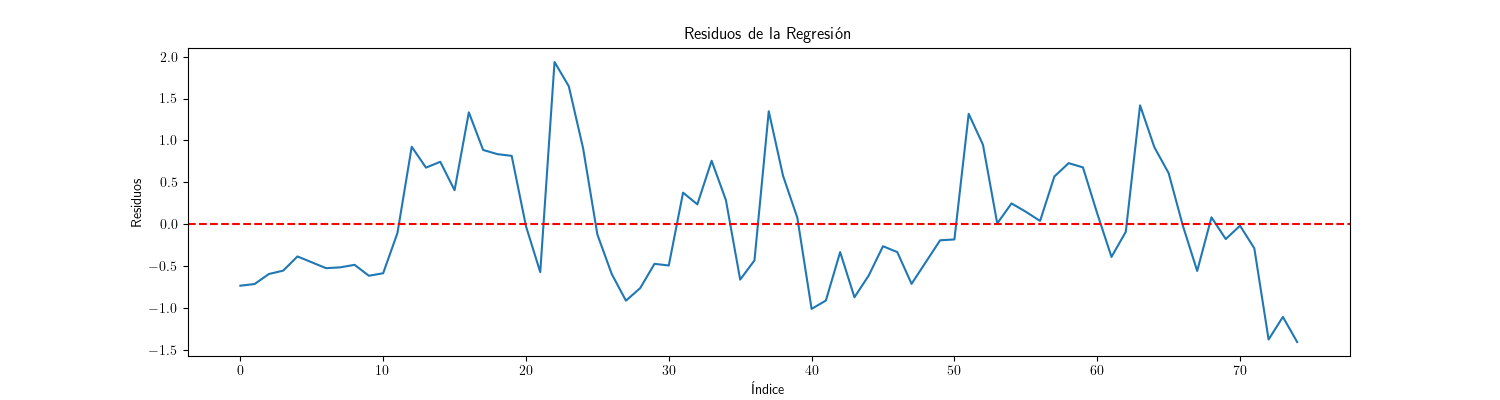

Análisis gráfico de los residuos

Por el gráfico, los residuos aparentan ser "estacionarios en media" (i.e., no se aprecia una tendencia evidente);

# Obtener residuos
residuos = model_UK.resid
# Crear el gráfico de los residuos con el tamaño especificado
plt.figure(figsize=(15, 4))
plt.plot(residuos)
plt.title('Residuos de la Regresión')
plt.xlabel('Índice')
plt.ylabel('Residuos')
plt.axhline(0, color='red', linestyle='--')
plt.savefig('./img/lecc09/UK_Interest_ratesResiduals.png')
plt.close()  # Cierra la figura para liberar memoria

Contraste de hipótesis Dickey-Fuller de los residuos
```
from statsmodels.tsa.stattools import adfuller, kpss
# Contraste de Dickey-Fuller
adf_result = adfuller(residuos)
adf_stat, adf_p_value = adf_result[0], adf_result[1]
(adf_stat, adf_p_value)
```
np.float64 (-3.9628747023366064) np.float64 (0.0016178852082981026)

Un p-valor tan bajo indica que debemos rechazar la hipótesis nula de que la serie es $I(1)$ con un nivel de significación del $\alpha=0.002$
Contraste de hipótesis KPSS de los residuos
```
# Contraste de KPSS
kpss_result = kpss(residuos, regression='c')
kpss_stat, kpss_p_value = kpss_result[0], kpss_result[1]
(kpss_stat, kpss_p_value)
```
El test KPSS nos indica que el p-valor es mayor a $0.1$; por tanto no podemos rechazar la hipótesis nula de que la serie es $I(0)$ a los niveles de significación del 1, 5 o 10%.

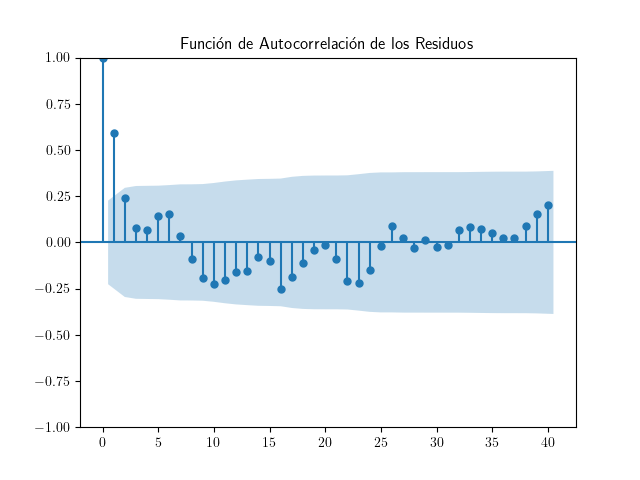

Función de autocorrelación simple ACF de los residuos

from statsmodels.graphics.tsaplots import plot_acf

# Visualizar la función de autocorrelación
plt.figure(figsize=(10, 5))
plot_acf(residuos, lags=40)
plt.title('Función de Autocorrelación de los Residuos')
plt.savefig('./img/lecc09/UK_Interest_rates_ACF.png')
plt.close()  # Cierra la figura para liberar memoria

Su aspecto es el de una serie estacionaria.

También podemos comprobar que el valor de la autocorrelación de orden 1 está lejos de la unidad.

# Calcular la autocorrelación de orden 1
np.corrcoef(residuos[:-1], residuos[1:])[0, 1]

np.float64(0.6120404093910319)

Su valor es claramente inferior a $1$.

Conclusión

Los análisis realizados sobre los residuos de la regresión entre los tipos de interés a corto y largo plazo sugieren que estos se comportan como un proceso estacionario.

La gráfica no muestra una tendencia clara.
El contraste de Dickey-Fuller mostró un p-valor de aproximadamente 0.0016, lo que permite rechazar la hipótesis nula de que la serie es no estacionaria.
Por otro lado, el test KPSS resultó en un p-valor mayor a 0.1, indicándonos que no podemos rechazar la hipótesis nula de estacionariedad.
Además, la función de autocorrelación de los residuos presenta un comportamiento típico de series estacionarias y una autocorrelación de orden 1 de aproximadamente 0.612, notablemente inferior a 1, lo que refuerza la conclusión de que los residuos no muestran una tendencia sistemática.

Los contrastes de raíz unitaria de las series que concluyen que son $I(1)$, más las regresiones efectuadas y la conclusión de que los residuos son $I(0)$, sugieren que los cambios en los tipos de interés a corto y largo plazo pueden estar cointegrados, lo que implica una relación estable entre ambas variables a lo largo del tiempo de tipo: \[Long_t-Short_t=Cte + U_t.\]
